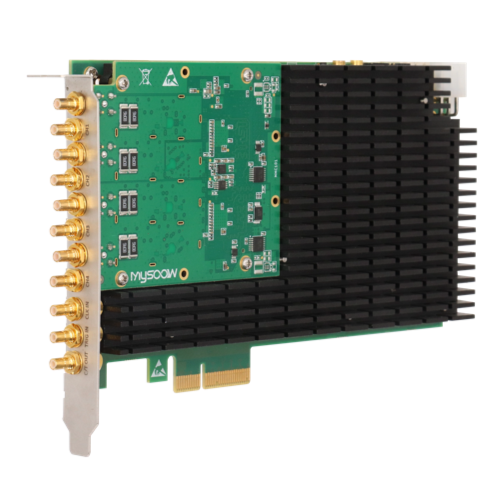

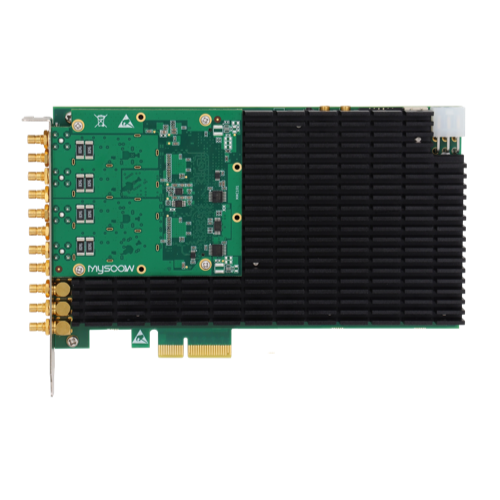

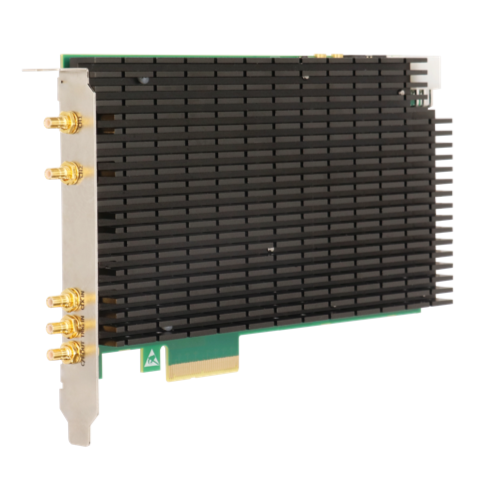

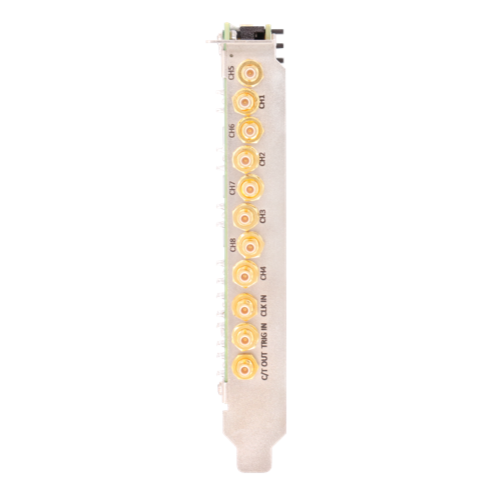

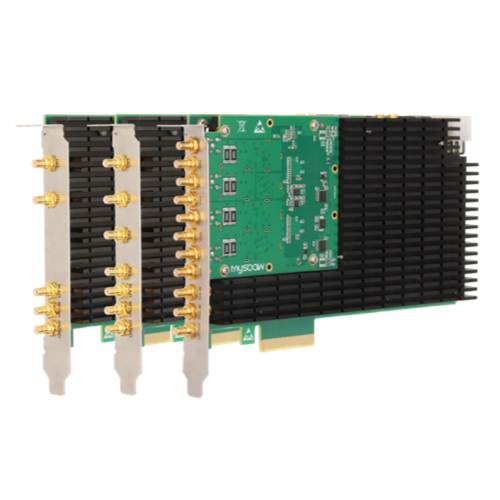

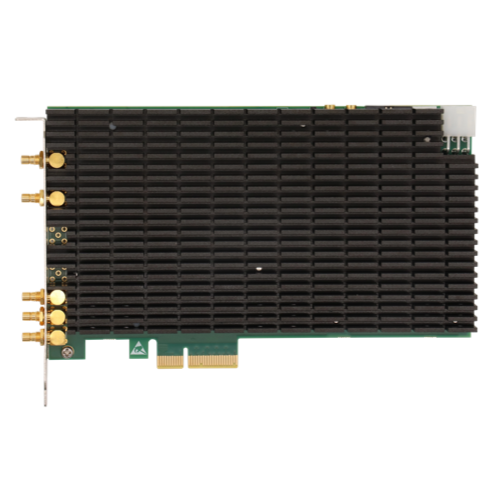

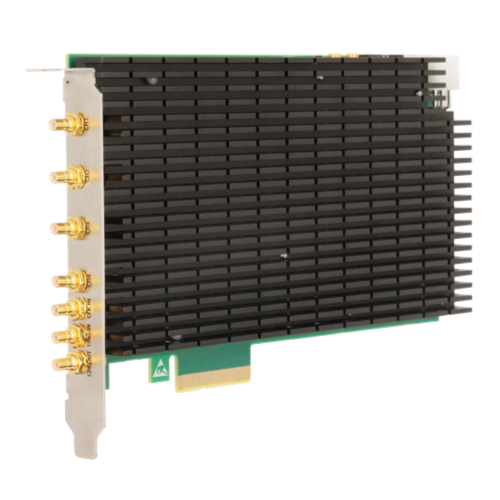

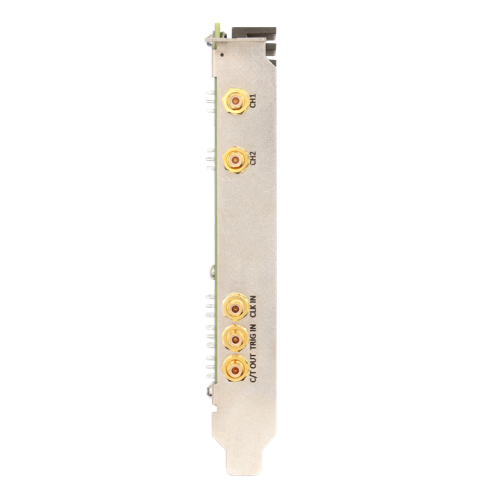

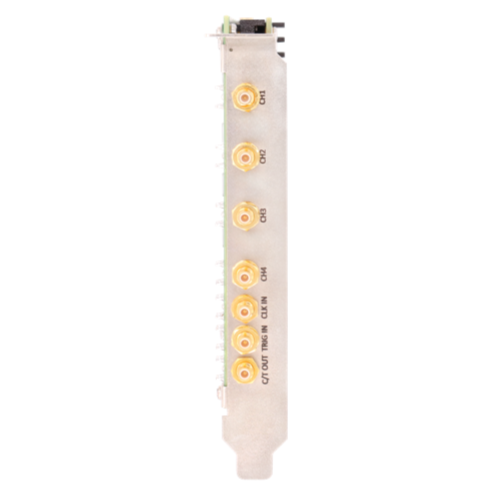

LD814x-xx16

2/4/8通道同步采样；
每通道10/20/40/80Msps，16位；
输入带宽DC-5/10/20/40MHz；
输入范围：可设置为±1V、±2V、±5V、±10V；
输入阻抗：50Ω/1MΩ；
PCIe x4 Gen2通信接口；
支持FPGA二次开发；
软件开发包支持C/C++，LabVIEW，Matlab等；
系统支持Windows、Linux。

描述

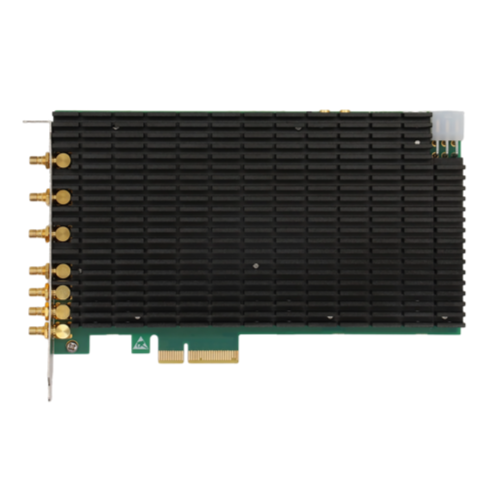

· LD814x-xx16是迈硕“灵动”系列PCIe采集卡，支持2/4/8通道，16bit，实现10/20/40/80Msps同步采样，板载DDR3内存颗粒，拥有512MB/1GB存储容量，并支持更大容量定制。
· PCIe x4 Gen2总线接口，支持高达12.5Gbps的数据速度。
·支持硬件触发、软件触发、手动触发等多种触发方式，还支持连续采样模式。
·支持用户二次开发，提供DLL动态链接池。
·配备上位机软件，支持板卡的配置及数据的实时显示和存储。
应用场景：光学相干断层扫描（OCT）、无损检测、波形记录仪、多通道瞬态记录仪

订购信息

模型	描述
LD8142-10M16	2通道16位，10Msps，PCIe x4 Gen2，带宽DC-5MHz
LD8142-20M16	2通道16位，20Msps，PCIe x4 Gen2，带宽DC-10MHz
LD8142-40M16	2通道16位，40Msps，PCIe x4 Gen2，带宽DC-20MHz
LD8142-80M16	2通道16位，80Msps，PCIe x4 Gen2，带宽DC-40MHz
LD8144-10M16	4通道16位，10Msps，PCIe x4 Gen2，带宽DC-5MHz
LD8144-20M16	4通道16位，20Msps，PCIe x4 Gen2，带宽DC-10MHz
LD8144-40M16	4通道16位，40Msps，PCIe x4 Gen2，带宽DC-20MHz
LD8144-80M16	4通道16位，80Msps，PCIe x4 Gen2，带宽DC-40MHz
LD8148-10M16	8通道16位，10Msps，PCIe x4 Gen2，带宽DC-5MHz
LD8148-20M16	8通道16位，20Msps，PCIe x4 Gen2，带宽DC-10MHz
LD8148-40M16	8通道16位，40Msps，PCIe x4 Gen2，带宽DC-20MHz
LD8148-80M16	8通道16位，80Msps，PCIe x4 Gen2，带宽DC-40MHz

文档下载

LD814x-xx16简介
